41
07.05 Ref. 200353 Rev. 100
ENFRIADORA DE AGUA
Ventiladores centrífugos. Compresores scroll
EWBE-EWBEB- MODELO – 180.4
EWBE-EWBEB- MODEL – 180.4

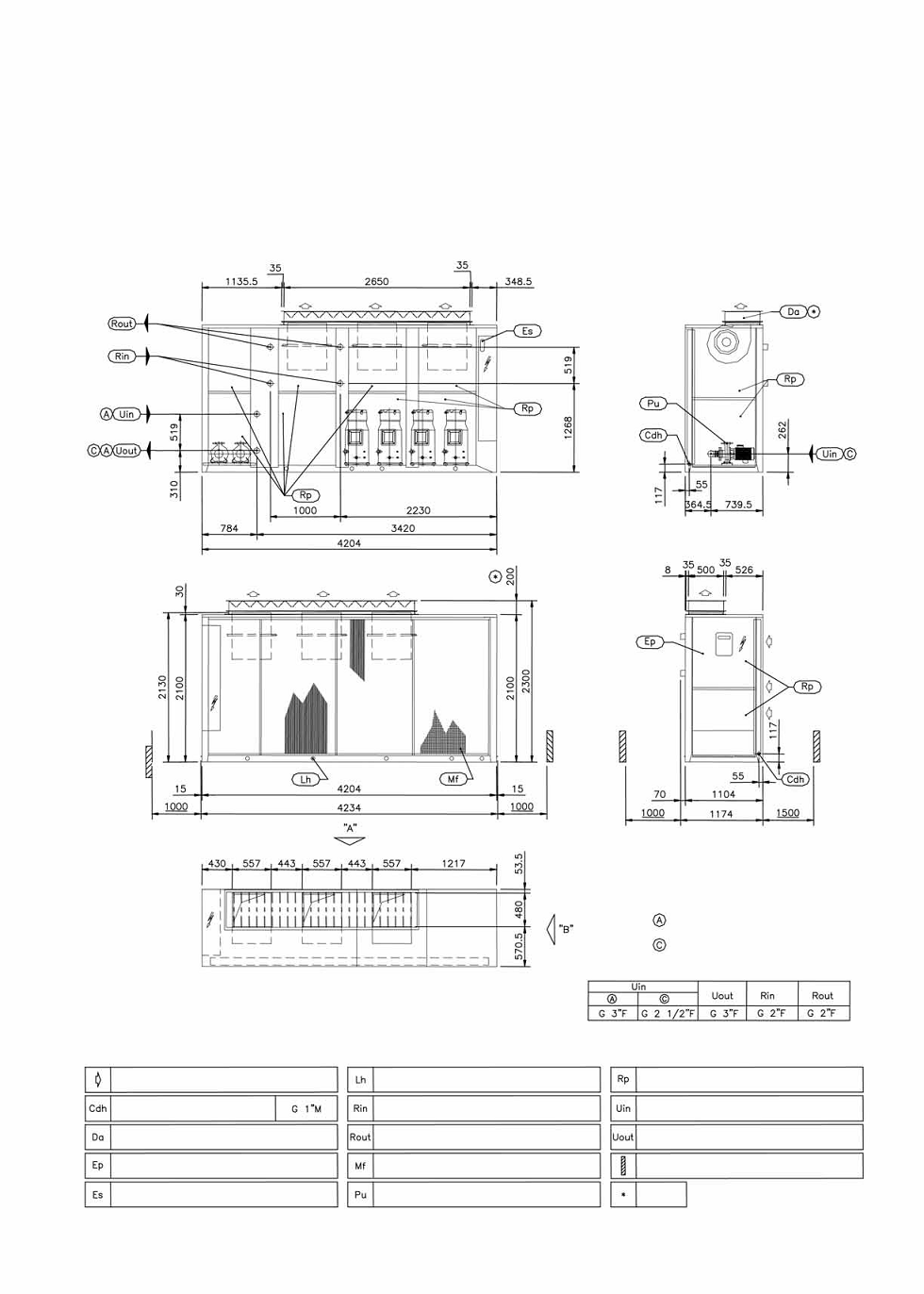

DIMENSIONES GENERALES, PESOS Y CONEXIONES HIDRÁULICAS
OVERALL
DIMENSIONS, WIGHTS AND HYDRAULIC CONNECTIONS
ENTRADA DEL AGUA DEL DISPOSITIVO
USER
WATER
INLET
SALIDA DEL AGUA DEL DISPOSITIVO
USER
WATER
OUTLET
ESPACIOS REQUERIDOS PARA LA INSTALACIÓN
CLEARANCES
ORIFICIOS DE ELEVACIÓN
LIFTING
HOLES
ENTRADA DEL AGUA DE RECUPERACIÓN
RECOVERY
WATER
INLET
SALIDA DEL AGUA DEL DISPOSITIVO
RECOVERY
WATER
OUTLET
FILTROS METÁLICOS
METALLIC
FILTER
PANEL EXTRAÍBLE
REMOVABLE
PANEL
BOMBA
PUMP
DESCARGA CONDENSACIÓN VERSIÓN HP
CONDENSATE
DRAIN
HP
VERSION
FLUJO DE AIRE DE CONDENSACIÓN
CONDENSING
AIR
FLOW
DISPOSITIVO DE CONTROL DE LA CONDENSACIÓN
CONDENSER
CONTROL
DAMPER
PANEL ELÉCTRICO
ELECTRICAL PANEL
ENTRADA DE LA CORRIENTE ELÉCTRICA
ELECTRICAL
SUPPLY
INLET
OPCIONAL
VISIÓNDESDE
“B”
VIEW FROM“B”
VISIÓNDESDE
“A”
VIEW FROM“A”
CONEXIONES HIDRÁULICAS / HYDRAULIC
CONNECTIONS
SIN MÓDULO HIDRÁULICO
WITHOUT HYDRAULIC MODULE
MÓDULO HIDRÁULICO ST1P-ST2P
HYDRAULIC MODULE ST1P-ST2P
