39
07.05 Ref. 200353 Rev. 100
ENFRIADORA DE AGUA
Ventiladores centrífugos. Compresores scroll
EWBE-EWBEB- MODELO – 160.4/ST
EWBE-EWBEB- MODEL – 160.4/ST

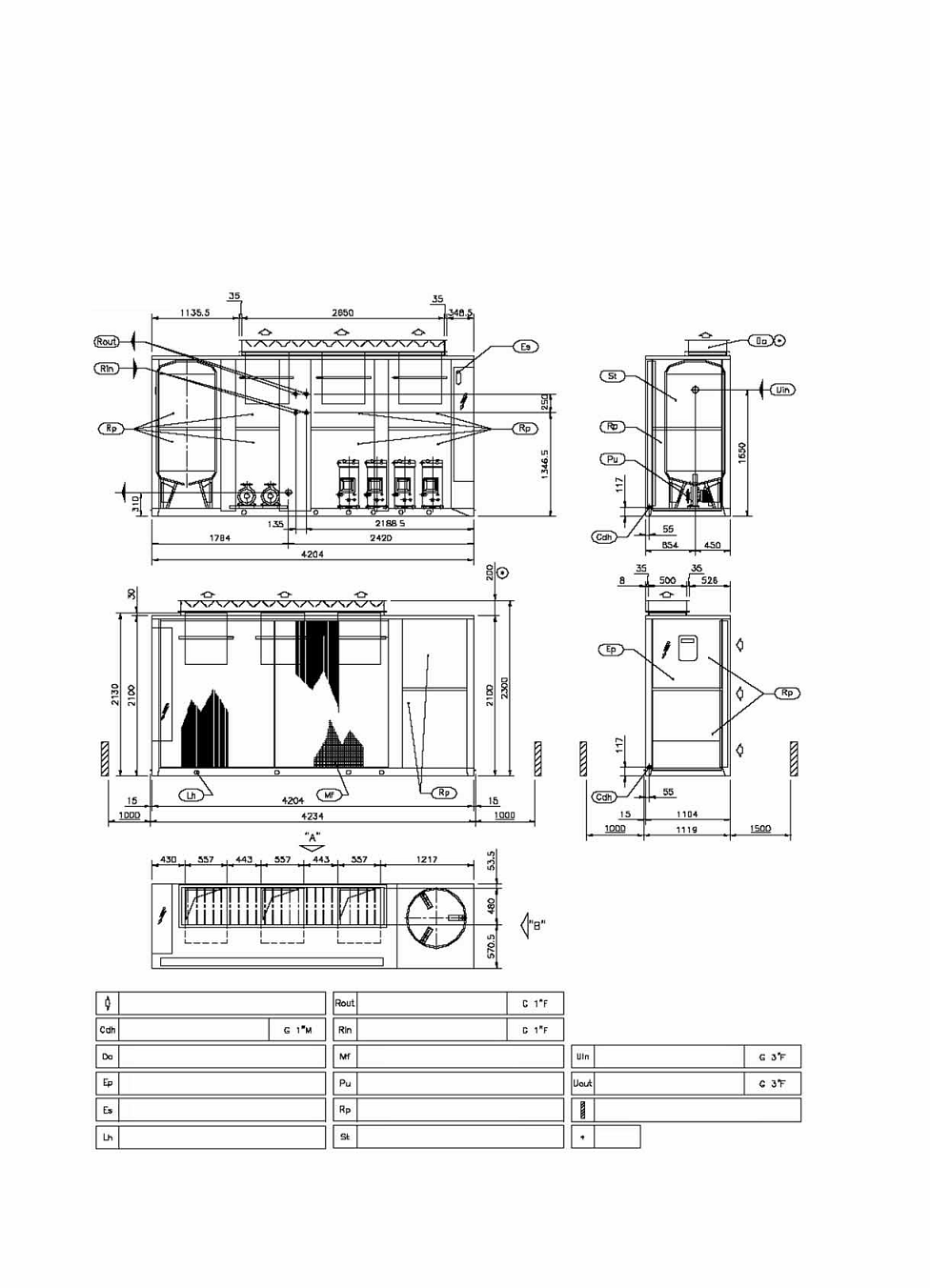

DIMENSIONES GENERALES, PESOS Y CONEXIONES HIDRÁULICAS
OVERALL
DIMENSIONS, WIGHTS AND HYDRAULIC CONNECTIONS
ENTRADA DEL AGUA DEL DISPOSITIVO
USER
WATER
INLET
SALIDA DEL AGUA DEL DISPOSITIVO
USER
WATER
OUTLET
ESPACIOS REQUERIDOS PARA LA INSTALACIÓN
CLEARANCES
SALIDA DEL AGUA DEL DISPOSITIVO
RECOVERY
WATER
OUTLET
ENTRADA DEL AGUA DE RECUPERACIÓN
RECOVERY
WATER
INLET
FILTROS METÁLICOS
METALLIC
FILTER
BOMBA
PUMP
PANEL EXTRAÍBLE
REMOVABLE
PANEL
DEPÓSITO DE ALMACENAMIENTO
STORAGE
TANK
DESCARGA CONDENSACIÓN VERSIÓN HP
CONDENSATE
DRAIN
HP
VERSION
DISPOSITIVO DE CONTROL DE LA CONDENSACIÓN
CONDENSER
CONTROL
DAMPER
FLUJO DE AIRE DE CONDENSACIÓN
CONDENSING
AIR
FLOW
PANEL ELÉCTRICO
ELECTRICAL PANEL
ENTRADA DE LA CORRIENTE ELÉCTRICA
ELECTRICAL
SUPPLY
INLET
ORIFICIOS DE ELEVACIÓN
LIFTING
HOLES
OPCIONAL
VISIÓNDESDE
“B”
VIEW FROM“B”
VISIÓNDESDE
“A”
VIEW FROM“A”
